窑炉传动件
产品说明


产品说明 Product manual

————————————————


我公司可根据客户的走砖规格,设计形式多样的窑炉传动件,本公司传动目前主要采用斜齿轮传动,辊距可在22/27.5/29.5~140mm之间任意选择;动力输入介质主要有链条传动与齿轮箱传动。

本司传动主要有如下特点:

1.动力输入主要有两种形式:一是齿轮箱传入式:该形式传动效率高、传动比恒定、运行寿命长、工作可靠性高、安装维护方便、适用的圆周速度和功率范围大,且箱体齿轮全部采用铬钢增加使用寿命。二是链轮传入式:链轮传入式主要体现在成本低、安装更换容易,中心距可以做较大,但链轮形式一般只局限大辊距,小辊距不建议使用链轮传动;窑炉传动所使用的电机为敏捷牌窑炉专用硬齿面齿轮减速机;

2.可根据客户实际产品需要设计成差速与不差速,分级变速等多种形式传动,差速传动所选用的配对齿轮经过精心设计差速变化小,实现微差速传动;所有齿轮均采用铬钢材质(20CrMnTi),齿轮硬度可达HRC58~62°,大大增加耐磨性;

3.本司传动用芯轴单孔座目前除22/27.5辊距采用双孔座外所有辊距均采用单孔座形式,且角钢加工定位凸台,与单孔座之间形成键连接定位;此形式综合了多孔座与单孔座的优点,即固定性好便于安装,且维修方便成本小,另外单孔座轴承孔采用专机一次性装夹加工,定位加工精度高。

敏捷精密传动的走砖规格涵盖了从23×48到900×1800,走砖的厚度涵盖了从4mm到20mm,敏捷传动的高精密特性保证了即使烧制薄板、大板都能取得良好的品质。

精密传动的保证:

1、用五工位加工中心加工芯轴,芯轴一次装夹,五道工序连续加工,保证芯轴的高精度;

2、用数控滚齿机加工齿轮,保证加工出来的齿轮能达到7级精度;

3、用立式加工中心加工齿轮传动箱体,保证箱体的高精度;

4、用高精度数控车床加工芯轴,保证芯轴外径跳动不超过0.02mm;

5、用8轴数控铣床加工芯轴,能同时对4支芯轴进行铣加工,保证加工速度;

6、用渗碳炉对20CrMnTi齿轮进行渗碳处理,保证齿轮的高度耐磨。

产品参数 Products

————————————————


本厂常规辊距与齿轮搭配标准:


辊距mm

斜齿轮搭配

传动轴直径

22

1.5Mn8Z/31Z+1.75Mn7Z/27Z

∅25

27.5

1.5Mn11Z/28Z+1.75Mn9Z/23Z

∅25

29.5~32

1.5Mn12Z/31Z+1.75Mn10Z/26Z

∅25

35~40

1.5Mn14Z/29Z+1.75Mn12Z/25Z

∅25

40~50

1.75Mn14Z/27Z+2Mn12Z/23Z

∅25

50~140

1.75Mn16Z/25Z+2Mn14Z/22Z

∅30

∅35(棒距75以上可选用)

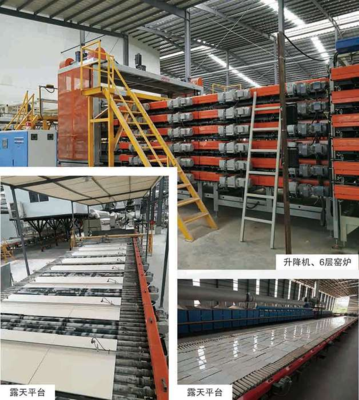

产品展示 Products

————————————————
