全连续式球磨机

产品说明

产品说明 Product manual

————————————————


连续式球磨机与间歇式球磨机相比有如下优点:

1. 连续式球磨机最大的优点是节约能耗(详情能耗对比说明表)。

2. 连续式球磨机把料磨到一定程度的粗细度就可以出料,这样磨出的料浆细度是一致的,而间歇式磨球机只能等到整整一个球磨周期结束后才能出料从而导致一部分过度研磨,而过细的物料还会把粗颗粒包裹起来视粗颗粒不易直接受到研磨,就使得这部分粗颗粒研磨不完全,料浆的粗细度不均匀也会导致所生产的瓷砖表面平整度不好。

3. 在同样产量规模下,连续式球磨机占地面积更少,水泥基础少,大幅度减少土建投资。

4. 可减少人工,并减少工人的劳动强度,节约卸料的时间。

5. 连续式球磨机分成多个球磨仓,分别配备适宜的研磨体(球石)喝转速,从而研磨效果最佳,因此原料由进料卸出的料浆经振动筛筛分开后,未达到粒度要求的筛上料又回流到进料端再次进入球磨机研磨,直至达到所需的颗粒度要求,便于球磨的工艺管理。

6. 由于连续式球磨机筒体内温度的升高喝动态出浆,使得出磨泥浆的粘度降低,从而减少了球磨物料的用水量和喷雾干燥塔的蒸发量,节能效果明显。


全连续式球磨机工艺方案:将脊性料与塑性料分别预加工后进入连续式球磨机。

(一) 、脊性料进球描述:

1,粗颗粒待破料经粗、过筛、细后破碎至3mm待用。

2,破碎后的细料与水洗料由铲车输送至小料仓。

3,小料仓底部配置皮带秤,按配方设计送料速度。

4,按配方配置好的物料经滚筒筛混合后送至储料仓。

5,储料仓根据球磨产量向连续球磨机供料。

(二)、化浆描述:

1根据配方由喂料机向化浆连续球磨机输送塑性料,同时按工艺设计添加适量的水分与塑性料一同化浆

2化浆连续球出浆,浆料经振动圆筛过筛后先行除铁再输送至地下浆池均化待用

3化浆球出浆端设计有过滤锥桶,将原料中所含的树根杂质筛除并输送至树根仓统一处理

4振动圆筛筛除浆料中所含的沙石颗粒并输送至沙石仓统一处理

5地下浆池的浆料根据工艺设计按配方、按产量经由柱塞泵向连续球磨机供浆


产品参数 Products

————————————————

1.间歇式球磨机每吨粉料电耗

40T间歇式球磨机60T间歇式球磨机
电机功率160KW250KW
平均运行电流220A310A
原料装填量48T68T
球磨时间12.5h(中高铝球石)11.5h(中高铝球石)
每磨消耗功率220Ax380Vx1.732x12.5h=1810Kw.h310Ax380Vx1.732x11.5h=2346Kw.h
单位吨耗1810KW.h/48T=37.7Kw.h/T2346KW.h/68T=34.5Kw.h/T


2.间歇球磨机与组合式连续球磨机混合应用工艺每吨粉料电耗

60T间歇式球磨机组合式连续球磨机
电机功率250KW/台400KW/台x3台=1200KW
平均运行电流310A262A
原料装填量68T50T/h(产量)
每磨时间6h
功率消耗310Ax38Vx1.732x6h=1224Kw.h262Ax380Vx1.732x3台=517Kw.h
每吨消耗1224Kw.h/68T=18Kw.h/T517Kw.h/50T=10.34Kw.h/T
合计18+10.34+0.59(柱塞泵)=28.93Kw.h/T


3.直接进料连续式球磨机每吨粉料电耗
设备DG1000粗破:50mm-6mm1.65Kw.h/T
DG1200粗破:6mm-2mm2.15Kw.h/T
单体连续式球磨机 化浆262Ax380Vx1.732/40=4.31Kw.h/T
四联组连续式球磨机262Ax380Vx1.732x40台/40=4.31Kw.h/T
柱塞泵电耗0.59Kw.h/T
以瘠性料:塑性料=7:3计算单位吨耗:(1.65+2.15)x0.7+4.31x0.3+17.24+0.59=21.78Kw.h/T


3.直接进料连续式球磨机每吨粉料电耗
DG1000粗破:50mm-6mm1.65Kw.h/T
DG1200粗破:6mm-2mm2.15Kw.h/T
单体连续式球磨机 化浆262Ax380Vx1.732/40=4.31Kw.h/T
四联组连续式球磨机262Ax380Vx1.732x40台/40=4.31Kw.h/T
柱塞泵电耗0.59Kw.h/T
以瘠性料:塑性料=7:3计算单位吨耗:(1.65+2.15)x0.7+4.31x0.3+17.24+0.59=21.78Kw.h/T


4.三种球磨方式能耗对比/产量900吨每天/一天300天计算

间歇球磨机工艺(60T)间歇球磨配套连续式球磨机直接进料连续式球磨机
单位吨耗34.5Kw.h28.93Kw.h21.78Kw.h
节电率%
(34.5-28.93)/34.5=16.1%(34.5-21.78)/34.5=36.87%

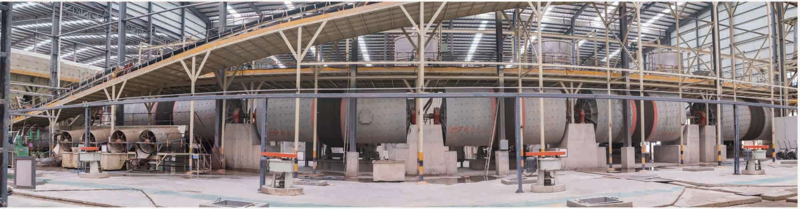

产品展示 Products

————————————————
