产品说明 Product manual
————————————————
连续式球磨机相对于传统的间歇式球磨机具有更加节能、浆料质量更好更稳定的优点。由于国内陶瓷产品多样化,物料配方不尽相同,原料种类繁多,水分差异较大,要实现陶瓷原料的连续自动化生产具有一定的难度。 现根据国内物料添加配方的不确定性,我们研发出了组合式多单元新型连续式球磨机,主要由简体、减速架总成、料浆进出装置、中间过浆装置、球石添加机、润滑系统、控制系统等组成。控制系统不仅能控制浆料的进入速度以及球磨简体的运转速度,还能控制球石添加机添加球石的频率以及润滑系统润滑轴承的频率;控制系统还能通过温度传感器来监控设备是否处于正常的运行状态,如果系统检测到设备异常温升就会报警。本设备采用的主减速机配套独立冷却系统,保证减速机长时间运行温度不会太高。本设备的中间过浆装置采用自己研发的旋转接头,保证本设备长时间运行后中间过浆装置不会漏浆。
连续式球磨机包含2-5个单元的具有独立传动系统的球磨机,每个单元结构相同,都有独立的驱动系统和球石添加装置,每个单元有独立的转速和球石配比,从进料端连续地将浆料送入,依次通过各个单元的研磨连续地从出料端卸出。根据所需粉料要求的细度不同,选择合适的球石配比和转速,从而使效率达到最高。根据客户的实际使用连续式球磨机比间歇式球磨机节能15%以上。
一、间歇球磨配套连续式球磨机工艺方案描述:(该方案可利用旧有间歇球磨机,适用于旧厂改进)
1,原料的前期预处理及入料配方直接采用间歇球磨机工艺,使用间歇球磨机粗磨5~7小时后放浆进入地下中转浆池,此时粗磨料浆细度约为6.0~8.0。
2,地下中转浆池的粗磨料浆经液压柱塞或泥浆泵泵导入均化池进行均化。
3,均化池料浆经液压柱塞泵根据产量及细度要求调整流量直接导入连续球磨机入口进行连续球磨机的作业即可。
4,连续球磨机出浆即为成品料浆。
产品参数 Products
————————————————
型号 | 容积M³ | 筒体尺寸 | 电机功率KW | 减速机型号 | 转速r/min | 内衬种类 | 研磨体 |
QCM3255 | 40 | ∮3200X5500 | 315-6 | ZLY500 | 11-13 | 橡胶衬 | 高铝球 |
QCM3255 | 67 | ∮3200X9000 | 355-6 | ZLY560 | 9.5-11.5 | 橡胶衬 | 高铝球 |
QCM3490 | 75 | ∮3400X9000 | 400-6 | ZLY560 | 10-12 | 橡胶衬 | 高铝球 |
QCM3672 | 67 | ∮3600X7200 | 355-6 | ZLY560 | 9.5-11.5 | 橡胶衬 | 高铝球 |
QCM3682 | 77 | ∮3600X8200 | 400-6 | ZLY560 | 9.5-11.5 | 橡胶衬 | 高铝球 |
QCM3690 | 85 | ∮3600X9000 | 450-6 | ZLY560 | 9.5-11.5 | 橡胶衬 | 高铝球 |
QCM4082 | 95 | ∮4000X8200 | 450-6 | ZLY560 | 9-11 | 橡胶衬 | 高铝球 |
QCM4090 | 105 | ∮4000X9000 | 500-6 | ZLY630 | 9-11 | 橡胶衬 | 高铝球 |

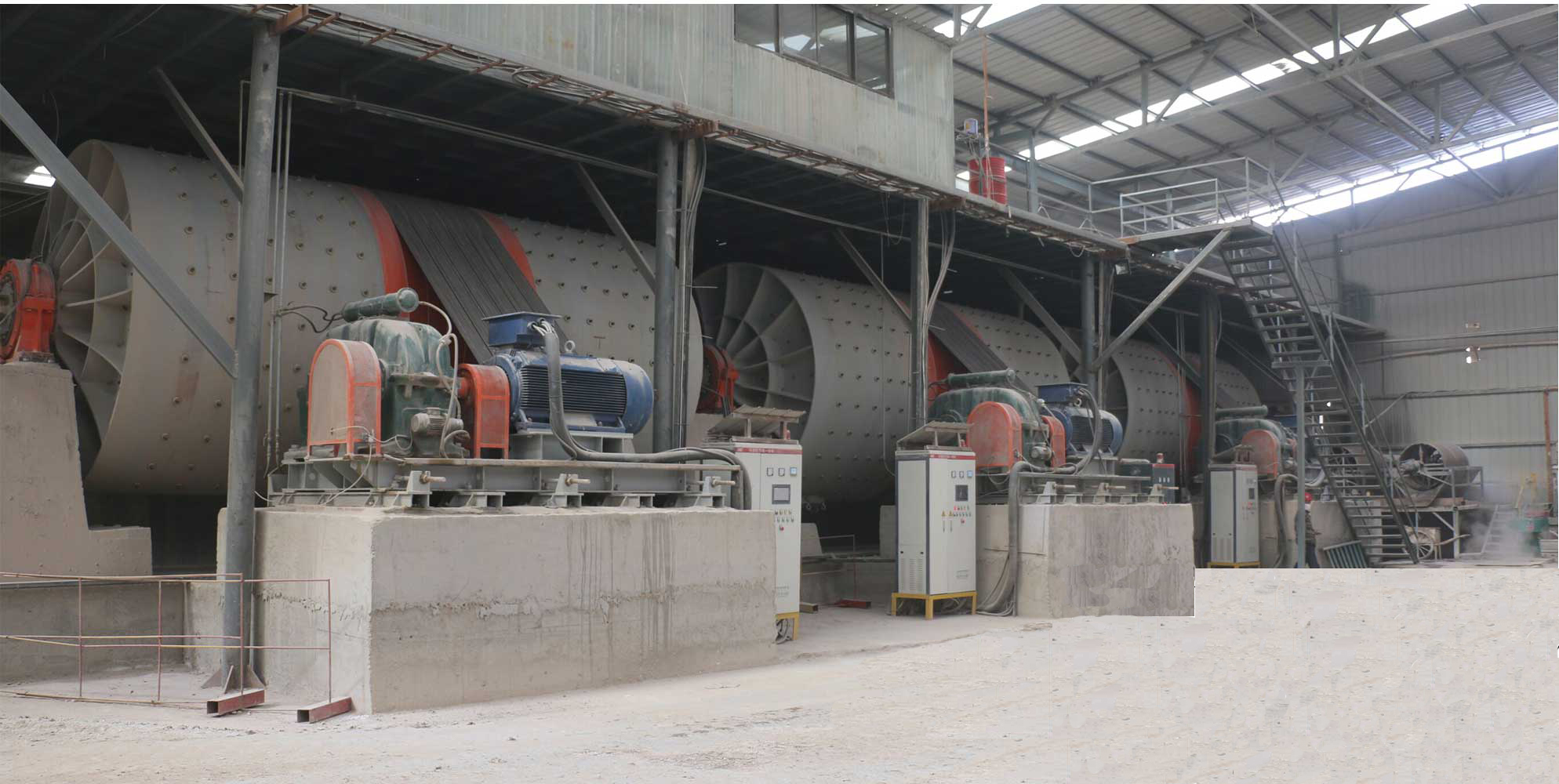

产品展示 Products
————————————————
